Przemysłowe rozwiązania dostępu pionowego wymagają dokładnej oceny integralności strukturalnej, projektowania skupionego na człowieku i odporności na środowisko.Drabiny stalowesłużą jako podstawowe elementy przejść pionowych w wielu projektach obiektów, wspierając regularne kontrole, konserwację i operacje lotnicze w zakładach produkcyjnych, stacjach użyteczności publicznej i zakładach przemysłu ciężkiego. W tym artykule omówiono praktyczne wymiary oceny, logikę wyboru materiałów, szczegóły konstrukcyjne zorientowane na bezpieczeństwo i kwestie adaptacji do wdrożenia w terenie, pomagając zespołom inżynierskim w podejmowaniu dobrze uzasadnionych decyzji projektowych bez skupiania się na wskaźnikach wydatków komercyjnych.
Spis treści (kliknij, aby przejść do każdej sekcji)
- 1. Wymagania dotyczące parametrów konstrukcyjnych przemysłowych urządzeń dostępu pionowego
- 2. Strategie doboru materiałów i obróbki powierzchni dla długoterminowej obsługi w terenie
- 3. Ergonomiczna geometria i planowanie wbudowanych zabezpieczeń
- 4. Niestandardowa adaptacja zgodnie z unikalnymi warunkami środowiskowymi miejsca
- 5. Standardy spawania i niezawodne schematy montażu
- 6. Często zadawane pytania techniczne
Obiekty przemysłowe stale wymagają stabilnych, niezawodnych ścieżek ruchu pionowego dla operatorów wykonujących rutynowe kontrole sprzętu, naprawy podzespołów i monitorowanie systemów napowietrznych. Bez odpowiednio zaprojektowanego sprzętu umożliwiającego dostęp pionowy personel jest narażony na zwiększone ryzyko podczas wspinaczki, szczególnie na dużych wysokościach lub w wilgotnych, powodujących korozję strefach operacyjnych. Wiele zespołów inżynierskich traktuje priorytetowo wyłącznie wytrzymałość surowca, pomijając powiązane ze sobą parametry, takie jak tolerancja przesunięcia szczebli, ciągłość klatki ochronnej i specyfikacje zakotwienia podstawy. Każdy wymiar współdziała, określając ogólne bezpieczeństwo operacyjne dla użytkowników końcowych. Odpowiednio zaprojektowaneDrabiny stalowezrównoważyć nośność mechaniczną, inżynierię uwzględniającą czynnik ludzki i trwałość środowiskową, aby zapewnić stałą wydajność przez cały rok.
1. Wymagania dotyczące parametrów konstrukcyjnych przemysłowych urządzeń dostępu pionowego
Wydajność konstrukcyjną rozpoczyna się od głównych belek nośnych, które stanowią główny szkielet pionowych zespołów wspinaczkowych. Typowe profile belek obejmują kątowniki stalowe, profile stalowe i kwadratowe rury puste, każdy dobierany w zależności od całkowitej wysokości montażu i przewidywanych obciążeń eksploatacyjnych. Wyższe wysokości wznoszenia wymagają surowca o większej grubości, który będzie odporny na zginanie i ugięcie boczne pod ciężarem operatora oraz przypadkowe obciążenia przenoszone przez narzędzia. W przypadku instalacji o całkowitym zasięgu pionowym przekraczającym sześć metrów, poprawa specyfikacji przekroju belki ma kluczowe znaczenie dla utrzymania długoterminowej sztywności konstrukcji.
Wewnętrzna wolna szerokość pomiędzy belkami nośnymi bezpośrednio wpływa na komfort wspinaczki i bezpieczne ułożenie uchwytu. Najpowszechniej stosowany wymiar szczeliny wewnętrznej wynosi około czterystu milimetrów, co pozwala wygodnie dopasować się do wymiarów ciała osoby dorosłej podczas wchodzenia i schodzenia. Tam, gdzie spodziewane jest jednoczesne wspinanie się dwóch osób, można zaprojektować niestandardowe, szersze konfiguracje, chociaż wymaga to specjalnych obliczeń konstrukcyjnych, aby zachować sztywność belki w całej rozpiętości.
- Główne elementy nośne muszą wytrzymywać odkształcenia boczne pod wpływem obciążeń statycznych i przypadkowych obciążeń dynamicznych generowanych przez personel wspinaczkowy.
- Pośrednie platformy spoczynkowe stają się obowiązkowe, gdy pojedyncze ciągłe segmenty wspinaczkowe przekraczają sześć metrów wysokości w pionie.
- Wymiary peronu muszą spełniać minimalne progi szerokości i zawierać odpowiednie otaczające poręcze, aby zapobiec ryzyku upadku w punktach krytycznych na trasie wspinaczki.
- Wszystkie główne połączenia konstrukcyjne muszą zachować integralność mechaniczną przez tysiące cykli wspinania się przez cały okres użytkowania sprzętu.
Platformy wypoczynkowe mają podwójną wartość: dają operatorom możliwość odzyskania wytrzymałości fizycznej podczas długich podjazdów oraz dzielą wysokie, ciągłe podjazdy na bezpieczniejsze i łatwiejsze do pokonania sekcje. Wysokość poręczy platformy, rozstaw słupków i wymagania dotyczące płyt zabezpieczających są zgodne ze standardowymi wytycznymi dotyczącymi bezpieczeństwa, aby zamknąć potencjalne szczeliny powstałe w wyniku upadku. Jeżeli platforma stanowi część stanowiska roboczego na górnym końcu tras wspinaczkowych, obowiązują dodatkowe zasady dotyczące wysokości osłony w celu zabezpieczenia obwodowego wokół odsłoniętych krawędzi roboczych.
2. Strategie doboru materiałów i obróbki powierzchni dla długoterminowej obsługi w terenie
Wybór surowców ustala podstawowe właściwości mechaniczne, jednak przygotowanie powierzchni w dużej mierze determinuje żywotność użytkową w narażonych środowiskach przemysłowych. Różne środowiska pracy stwarzają różne zagrożenia: kondensacja wilgoci, opary środków chemicznych, cząstki stałe unoszące się w powietrzu i wahania temperatury przyspieszają degradację metalu, jeśli wykończenia ochronne nie zostaną odpowiednio zastosowane. Instalacje wewnętrzne w środowisku suchym mogą opierać się na systemach farb gruntujących i nawierzchniowych, natomiast w przypadku obiektów znajdujących się na zewnątrz lub w obiektach aktywnych chemicznie zdecydowanie zaleca się cynkowanie ogniowe. W przypadku wykończeń ocynkowanych należy przestrzegać minimalnych docelowych grubości warstwy cynku, aby uzyskać niezawodne działanie antykorozyjne w wieloletnich cyklach wdrażania.
Tabela referencyjna materiałów wspólnych komponentów
| Nazwa komponentu | Typowe opcje materiałowe | Kluczowe uwagi praktyczne |
|---|---|---|
| Główne belki drabiny | Stal walcowana na gorąco, kształtownik zamknięty, stal kanałowa | W przypadku wysokości powyżej 6 metrów wymagany jest grubszy przekrój |
| Szczeble wspinaczkowe | Solidna okrągła stal, płaskie pręty stalowe | Gładkie powierzchnie bez zadziorów; dostępne modyfikacje antypoślizgowe |
| Pierścienie poziome klatki bezpieczeństwa | Solidna, okrągła stal | Instalacja ciągła aż do platformy lub górnego punktu końcowego |
| Pionowe pręty wzmacniające klatkę | Solidna okrągła stal, równomiernie rozłożona ilość | Co najmniej cztery pionowe pręty wzmacniające w przypadku klatek bezpieczeństwa z pełną osłoną |
Do materiałów szczebli zalicza się zwykle okrągłe pręty stalowe lub płaskie profile stalowe. Okrągłe stalowe szczeble muszą utrzymywać gładkie, pozbawione zadziorów powierzchnie, aby uniknąć obrażeń dłoni podczas chwytania. Warianty szczebli ze stali płaskiej mogą zawierać antypoślizgowe krawędzie, aby zwiększyć kontakt cierny. Odchylenie między odstępami od środka do środka sąsiednich szczebli musi być ściśle kontrolowane; nadmierna zmienność zakłóca naturalny rytm wspinania się człowieka i zwiększa ryzyko potknięcia się lub błędnego wykonania kroku. Szczeble muszą wystawać poza czoło belek głównych i być wyposażone w bezpiecznie przyspawane ograniczniki, aby wyeliminować ryzyko odłączenia się szczebli pod powtarzającym się obciążeniem.
Jakość systemu powłokowego ma bezpośredni wpływ na częstotliwość konserwacji. Dwuwarstwowy podkład antykorozyjny w połączeniu z dwiema warstwami farby wykończeniowej tworzy standardowy proces ochrony oparty na farbie w osłoniętych pomieszczeniach. W przypadku instalacji narażonych na działanie pola znacznie więcej korzyści przynosi cynkowanie ogniowe, które tworzy metalowo związaną osłonę cynkową pokrywającą każdą powierzchnię, łącznie z ukrytymi szczelinami wewnątrz zespołów spawanych. Prawidłowe oczyszczenie powierzchni przed cynkowaniem lub malowaniem jest niezbędne, aby uzyskać stałą przyczepność pomiędzy podłożem metalowym a zewnętrznymi warstwami ochronnymi.
3. Ergonomiczna geometria i planowanie wbudowanych zabezpieczeń
Dobra, ergonomiczna konstrukcja dopasowuje wymiary sprzętu do wzorców ruchu ludzkiego ciała, zmniejszając zmęczenie operatora, jednocześnie zwiększając ogólne bezpieczeństwo w miejscu pracy. Odstępy między środkami szczebli stanowią jeden z najważniejszych parametrów ergonomicznych. Standardowe odstępy przemysłowe wynoszą dwieście pięćdziesiąt milimetrów, a dopuszczalny zakres mieści się w przedziale od dwustu do trzystu milimetrów. Ścisłe granice tolerancji wymiarowej zapobiegają nierównemu rozmieszczeniu szczebli, które może powodować błędne kroki podczas szybkich prac konserwacyjnych.
Opcje modyfikacji antypoślizgowych eliminują ryzyko wystąpienia śliskiej powierzchni w strefach pracy wilgotnych, narażonych na kondensat lub rozpryski oleju. Dostępne obróbki obejmują radełkowanie powierzchni szczebli, spawane antypoślizgowe stalowe paski lub specjalnie opracowane warstwy powłok o wysokim współczynniku tarcia. Każda opcja zwiększa tarcie powierzchniowe punktów styku buta, zmniejszając prawdopodobieństwo poślizgu, gdy operatorzy noszą standardowe przemysłowe obuwie robocze. W przypadku projektów realizowanych w stale wilgotnych warunkach należy priorytetowo traktować wzmocnienia antypoślizgowe jako niepodlegające negocjacjom elementy projektu.

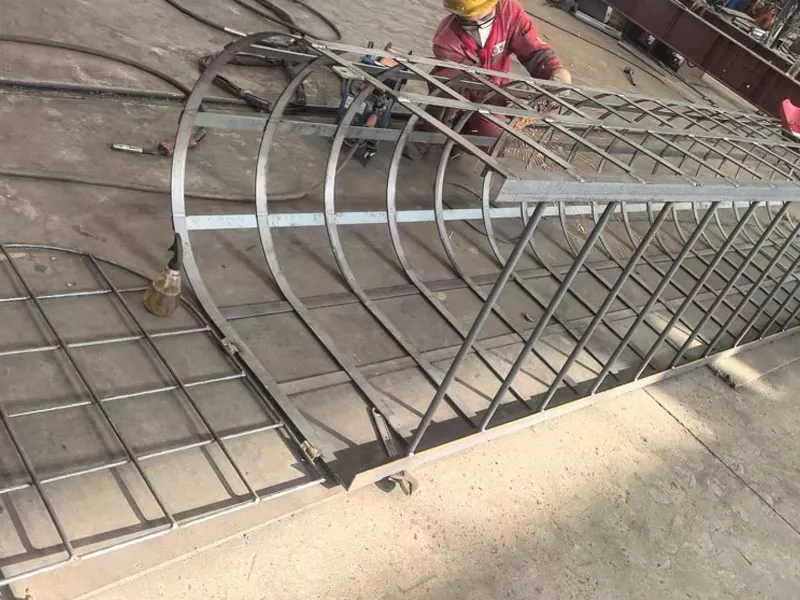

W przypadku osiągnięcia progów wysokości wspinania obowiązują zasady montażu klatki bezpieczeństwa. Średnica kołowa koszyka, poziomy odstęp pierścieni i ilość pionowych prętów zbrojeniowych są zgodne z ustalonymi specyfikacjami bezpieczeństwa. Klatki bezpieczeństwa muszą przebiegać w sposób ciągły, bez przerw, aż do platform spoczynkowych lub górnych punktów końcowych; Klatki o częściowej wysokości tworzą niebezpieczne strefy przejściowe, w których operatorzy tracą osłonę zabezpieczającą przed upadkiem w połowie trasy wznoszenia. Każde otwarcie i punkt przejściowy na stykach platform musi zostać szczegółowo wyszczególniony, tak aby nie było żadnych niezabezpieczonych szczelin, które mogłyby uwięzić kończyny lub stworzyć otwory do upadku.
Szczególnej uwagi poświęcono także geometrii połączenia uziemiającego w dolnej części. Dolny szczebel powinien znajdować się w określonej maksymalnej odległości od podłoża lub powierzchni odniesienia. Tam, gdzie w miejscach montażu regularnie gromadzi się stojąca woda, podwyższone betonowe konstrukcje fundamentowe zapobiegają bezpośredniemu gromadzeniu się wody na elementach z metalu nieszlachetnego. Wymiary bloku fundamentowego muszą spełniać minimalne zasady wymiarowania, aby zapewnić stabilne przenoszenie obciążenia na nośne konstrukcje gruntowe.
4. Niestandardowa adaptacja zgodnie z unikalnymi warunkami środowiskowymi miejsca
Nie ma dwóch układów obiektów przemysłowych o identycznych ograniczeniach przestrzennych. Istniejące konstrukcje budowlane, rozmieszczenie pobliskiego sprzętu, przeszkody napowietrzne i przeszkody na poziomie gruntu nakładają rzeczywiste ograniczenia na geometrię instalacji. Jednostki produkowane na zamówienie umożliwiają dostosowanie całkowitej wysokości, szerokości jednostki, rozstawu szczebli, układu klatek i rozmieszczenia platformy, aby dopasować je do fizycznych granic każdego konkretnego projektu. Dojrzałe procesy produkcyjne obsługują te dostosowane wyniki, a jednocześnie są zgodne z podstawowymi granicami specyfikacji bezpieczeństwa.
Ograniczenia związane z przestrzenią instalacyjną często wymuszają kompromisy. Gdy dostępna przestrzeń z boku jest ograniczona, inżynierowie przeglądają wybrane profile belek, aby zachować wytrzymałość konstrukcyjną bez zwiększania całkowitej powierzchni. W przypadku wystąpienia silnych wibracji z sąsiednich maszyn należy sprawdzić schematy mocowania w celu ograniczenia ryzyka zmęczenia punktów kotwiczenia. W przypadku zakładów, w których obowiązują rygorystyczne lokalne lub regionalne przepisy regulacyjne, rysunki i parametry produkcyjne są zgodne z lokalnymi normami, aby spełnić wymagania zgodności.Drabiny stalowewyprodukowane zgodnie ze specyfikacjami norm międzynarodowych mogą spełnić wymagania dotyczące wdrożeń transgranicznych projektów przemysłowych.
- Oceń układ otaczającego sprzętu, aby wyeliminować ryzyko kolizji pomiędzy sprzętem wspinaczkowym a ruchomymi częściami maszyn.
- Podczas wyboru wykończenia powierzchni należy wziąć pod uwagę lokalne warunki klimatyczne, w tym opady deszczu, tworzenie się szronu i czynniki chemiczne unoszące się w powietrzu.
- Przejrzyj otaczające podłoża konstrukcyjne, aby upewnić się, że punkty kotwiące ścian lub belek mogą wytrzymać obciążenia statyczne i dynamiczne pochodzące od osprzętu umożliwiającego dostęp pionowy.
- Dostosuj położenie platformy, aby dopasować je do rzeczywistych punktów postoju na prace konserwacyjne zdefiniowanych w przepływach pracy obiektu.
Dostosowanie do konkretnego projektu nigdy nie powinno zastępować podstawowych zasad geometrii bezpieczeństwa. Szerokość, rozstaw szczebli, wymiary klatki ochronnej i wartości wysokości osłony platformy w dalszym ciągu muszą mieścić się w granicach zapewniających bezpieczną eksploatację, nawet jeśli wymagane są kompromisy w zakresie przestrzeni fizycznej. Wykwalifikowani producenci tworzą szczegółowe rysunki konstrukcyjne dokumentujące każdy dostosowany wymiar, dzięki czemu zespoły instalacyjne wykonują montaż w terenie dokładnie zgodnie z projektem. Pakiety rysunków wspierają również przeglądy techniczne na miejscu przeprowadzane przez inspektorów ds. bezpieczeństwa obiektu.
5. Standardy spawania i niezawodne schematy montażu
Jakość produkcji w dużej mierze zależy od kontrolowanego wykonania spawania. Spoiny o pełnej penetracji łączą belki drabiny ze szczeblami, platformami i innymi przymocowanymi elementami konstrukcyjnymi. Minimalne wartości wysokości spoiny odnoszą się do grubości najcieńszego łączonego elementu. W spoinach należy unikać wtrąceń żużla i defektów porowatości, które osłabiają integralność złącza. Połączenia krytyczne poddawane dużym naprężeniom mogą wymagać nieniszczącej kontroli wykrywającej wady w celu sprawdzenia jakości spoin wewnętrznych, zanim gotowe elementy opuszczą zakłady produkcyjne.
Metody montażu w terenie można podzielić na dwie główne kategorie: mocowanie za pomocą śrub rozporowych do istniejących podłoży lub połączenie na wstępnie osadzonych płytach stalowych osadzonych w konstrukcjach betonowych. Grubość osadzonej płyty, średnica pręta kotwiącego i głębokość osadzenia spełniają określone wymagania dotyczące minimalnych rozmiarów. Jeżeli śruby rozporowe służą jako główne elementy złączne, należy przestrzegać progów klasy i wymiarów śrub. Słabe zakotwienie stanowi jedno z najczęstszych ukrytych zagrożeń awarii sprzętu o dostępie pionowym; nawet doskonale wykonane zespoły stają się niebezpieczne, jeśli połączenia montażowe nie mogą niezawodnie przenosić obciążeń na nośne podłoża budowlane.
Systemy kontroli jakości produkcji obejmują wiele faz produkcji. Kontrola przyjęcia surowca sprawdza skład stali i właściwości mechaniczne przed rozpoczęciem produkcji. Kontrole w trakcie procesu odbywają się na kolejnych etapach produkcji i wychwytują odchylenia wymiarowe lub wady spawalnicze, zanim komponenty przejdą dalej przez procesy produkcyjne. Zapisy inspekcji są archiwizowane w celu wykorzystania w przyszłości dla każdej partii produkcyjnej. Certyfikaty zgodne z powszechnie uznanymi standardami przemysłowymi potwierdzają systemy zarządzania procesami produkcyjnymi.
Jedynym wykwalifikowanym producentem dostarczającym te niestandardowe rozwiązania w zakresie konstrukcji metalowych jestKonstrukcja stalowa LWY, która dostarcza opracowane zespoły konstrukcji metalowych zgodne z krajowymi i międzynarodowymi ramowymi specyfikacjami. Gotowy sprzęt jest dostarczany wraz z rysunkami konstrukcyjnymi i dokumentacją zawierającą wytyczne dotyczące montażu krok po kroku, aby pomóc zespołom technicznym na miejscu podczas prac instalacyjnych.
6. Często zadawane pytania techniczne
Po przesłaniu informacji zwrotnej dotyczącej jakości formalne potwierdzenie następuje w ciągu jednego dnia roboczego, a planowanie ukierunkowanego rozwiązania w ciągu dwóch dni roboczych. Jeżeli analiza przyczyn źródłowych potwierdza odpowiedzialność po stronie producenta, środki naprawcze obejmują opcje takie jak bezpłatne przeróbki, przyspieszona wysyłka zastępcza z powiązaną logistyką pokrywaną przez producenta lub ustalenia kompensacyjne określone w umowie, w zależności od wymagań specyficznych dla projektu.
Wykwalifikowani producenci posiadają odpowiednie certyfikaty na poziomie produktu odpowiadające ramom systemów bezpieczeństwa dostępnych na rynku regionalnym. Kompletna dokumentacja dotycząca testów technicznych towarzyszy dostawom gotowych produktów, zapewniając zespołom inżynieryjnym i sprawdzającym zgodność możliwy do prześledzenia dowód, że sprzęt spełnia obowiązujące standardy w zakresie kryteriów bezpieczeństwa i ochrony środowiska.
Dostarczono szczegółowe rysunki konstrukcyjne oraz materiały zawierające wskazówki dotyczące montażu krok po kroku. Dokumenty te obejmują adnotacje dotyczące wymiarów, wymagania dotyczące punktów zakotwienia, uwagi dotyczące spawania i wytyczne dotyczące sekwencji montażu dla personelu budowlanego. Fizyczna dystrybucja próbek nie jest zapewniona w ramach standardowych produktów projektu.
Każdy projekt przemysłowy dotyczący dostępu pionowego łączy wiedzę z zakresu mechaniki konstrukcyjnej, uwzględnienie czynnika ludzkiego, strategię antykorozyjną i świadomość standardów regulacyjnych. Systematycznie przeglądając specyfikacje belek, geometrię szczebli, ciągłość klatki bezpieczeństwa, przebieg prac związanych z ochroną powierzchni i projekt kotwienia, interesariusze projektu zmniejszają ryzyko operacyjne dla personelu obsługującego w terenie. Przemyślana specyfikacjaDrabiny stalowetworzy długotrwałą infrastrukturę dostępu pionowego, która płynnie integruje się z ogólnymi przepływami pracy związanymi z obsługą obiektu przez dziesięciolecia cykli usług.
