Platformy dla pływających morskich turbin wiatrowych

Wysokiej jakości platformy dla pływających morskich turbin wiatrowych firmy LWY Steel Structure to solidne rozwiązania konstrukcyjne ze stali morskiej, zaprojektowane z myślą o trudnych warunkach operacyjnych na otwartym morzu. Zbudowane z wytrzymałej stali odpornej na korozję i zoptymalizowanej konstrukcji hydrodynamicznej, platformy zapewniają doskonałą stabilność, odporność na wiatr i fale oraz działanie przeciwzmęczeniowe w złożonych warunkach morskich.

Łącząc technologie antykorozyjne, antykorozyjne i wzmacniania sejsmicznego, nasze morskie platformy wiatrowe zapewniają stabilną, długoterminową pracę pływających turbin wiatrowych, skutecznie przeciwstawiając się wpływom prądów oceanicznych, silnym wibracjom wiatru i erozji wody morskiej. Te stalowe platformy produkowane bezpośrednio w fabryce, dostosowane do projektów związanych z morską energią odnawialną, charakteryzują się wysokim bezpieczeństwem konstrukcyjnym, długą żywotnością i konfigurowalnymi specyfikacjami konstrukcyjnymi, spełniając rygorystyczne międzynarodowe standardy w zakresie inżynierii morskiej i konstrukcji morskich elektrowni wiatrowych.

Specyfikacje produktu

Wyzwania dla środowiska morskiego

Korozja w mgle solnej

Obciążenia solą atmosferyczną w strefach przybrzeżnych są klasyfikowane jako C5-M, co stanowi najcięższą kategorię korozji w normie ISO 9223. Zwykła malowana stal ulega zniszczeniu w ciągu kilku lat; platformy dla pływających morskich turbin wiatrowych wymagają od początku warstwowej ochrony.

Ładowanie falowe i zmęczeniowe

Pływające konstrukcje nigdy nie przestają się poruszać. Cykliczne obciążenia powodowane przez fale, wiatr i pracę turbin powodują naprężenia zmęczeniowe, które wymagają jakości spoin i projektowania szczegółów znacznie przekraczających standardy budowlane.

Ograniczenia dostępu i konserwacji

Ponowne malowanie platformy oddalonej o 20 km od brzegu mierzone jest w dniach statku i oknach pogodowych. Zabezpieczenie antykorozyjne zastosowane fabrycznie musi być ochroną, która będzie trwała.

Ochrona materiałów i antykorozyjna

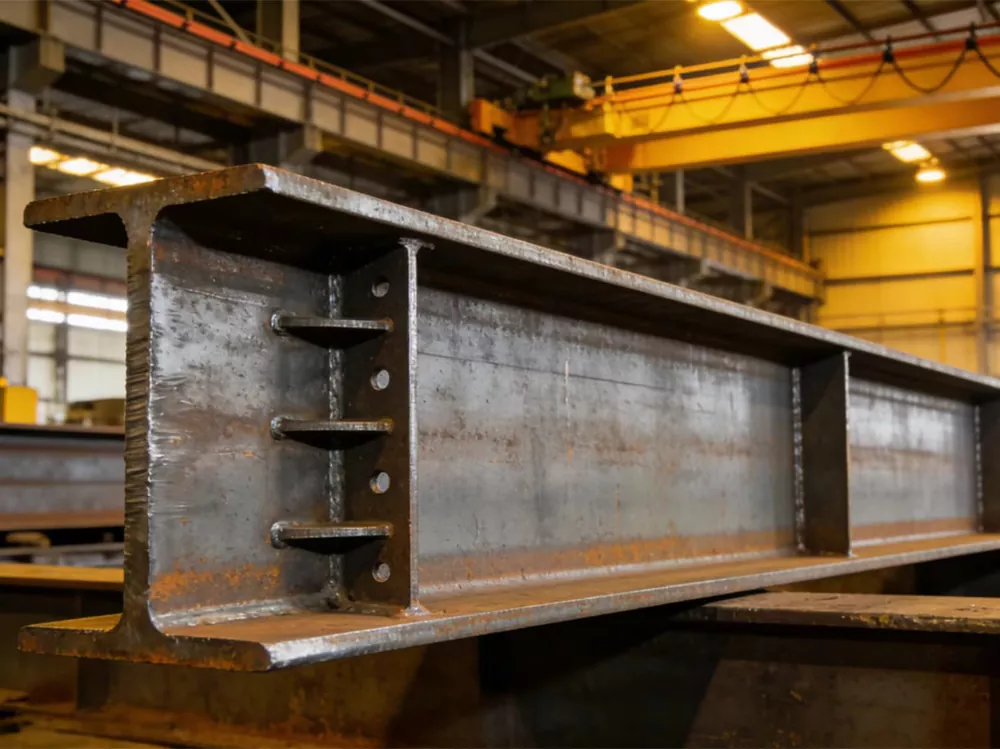

Gatunki stali

platformy dla pływających morskich turbin wiatrowych są wykonane z Q355B/Q355D, S355 lub równoważnej stali konstrukcyjnej klasy morskiej z certyfikowanymi właściwościami udarowymi do pracy w niskich temperaturach, zgodnie ze specyfikacją projektu.

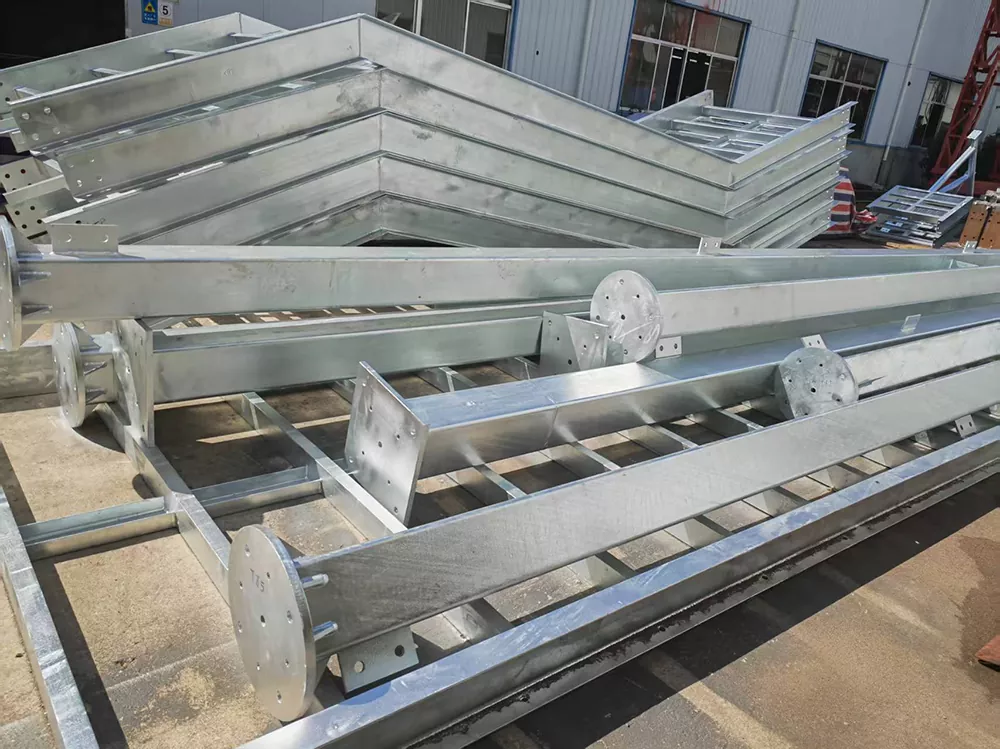

Cynkowanie ogniowe

Mniejsze platformy i chodniki są cynkowane ogniowo zgodnie z normą ISO 1461 przy minimalnej grubości cynku 85 μm, co zapewnia dziesięciolecia bezobsługowej ochrony w powietrzu morskim.

Systemy powłokowe

Duże konstrukcje podstawowe otrzymują system powłok morskich: podkład bogaty w cynk, pośrednią warstwę epoksydową oraz wykończenie poliuretanowe lub polisiloksanowe, nakładane metodą natrysku bezpowietrznego po śrutowaniu do Sa 2,5.

Interfejs ochrony katodowej

Komponenty łączące się z konstrukcjami zanurzonymi są szczegółowo opisane pod kątem zgodności z anodami protektorowymi i systemami pod napięciem, w tym anodami spawalnymi, jeśli określono.

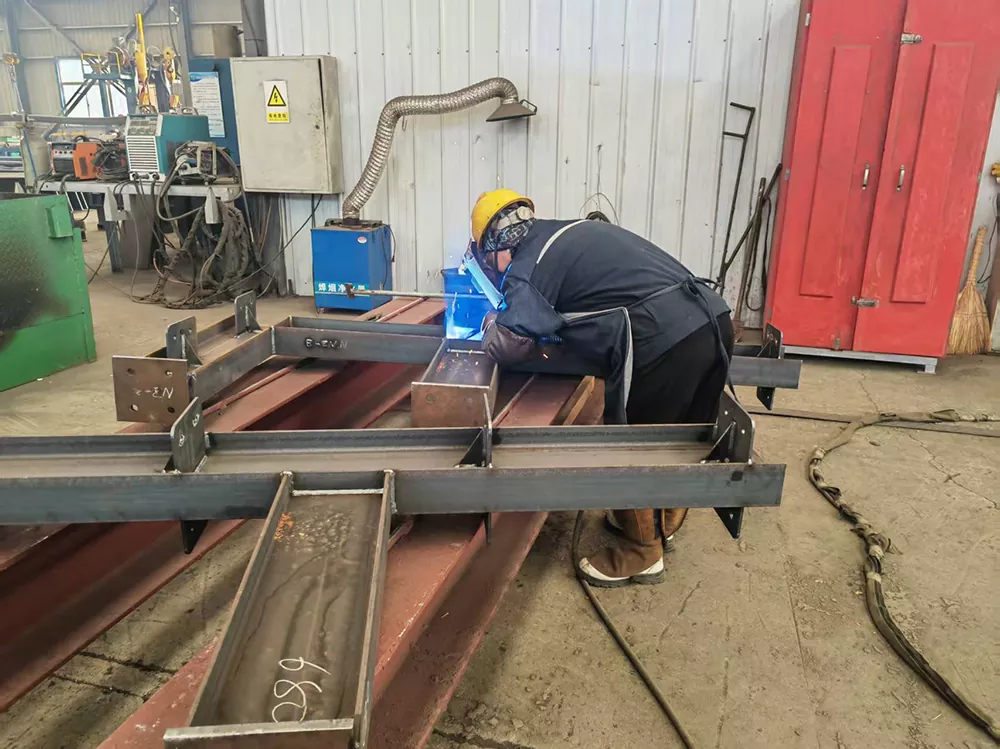

Jakość wykonania i spawania

Spawalniczy

Wszystkie spoiny są wykonywane przez certyfikowanych spawaczy zgodnie z normą EN ISO 9606 lub AWS D1.1, przy czym procedury spawania są kwalifikowane przed rozpoczęciem produkcji.

Badania nieniszczące

Spoiny doczołowe elementów głównych są w 100% sprawdzane ultradźwiękowo lub radiograficznie; spoiny pachwinowe poddawane są badaniu magnetyczno-proszkowemu na podstawie próbek uzgodnionych z klientem.

Kontrola wymiarowa

Przyrządy produkcyjne i osprzęt kontrolny utrzymują krytyczne wymiary, takie jak rozstaw grup śrub i płaskość kołnierza, w wąskich tolerancjach, dzięki czemu montaż na morzu przebiega bez konieczności przeróbek w terenie.

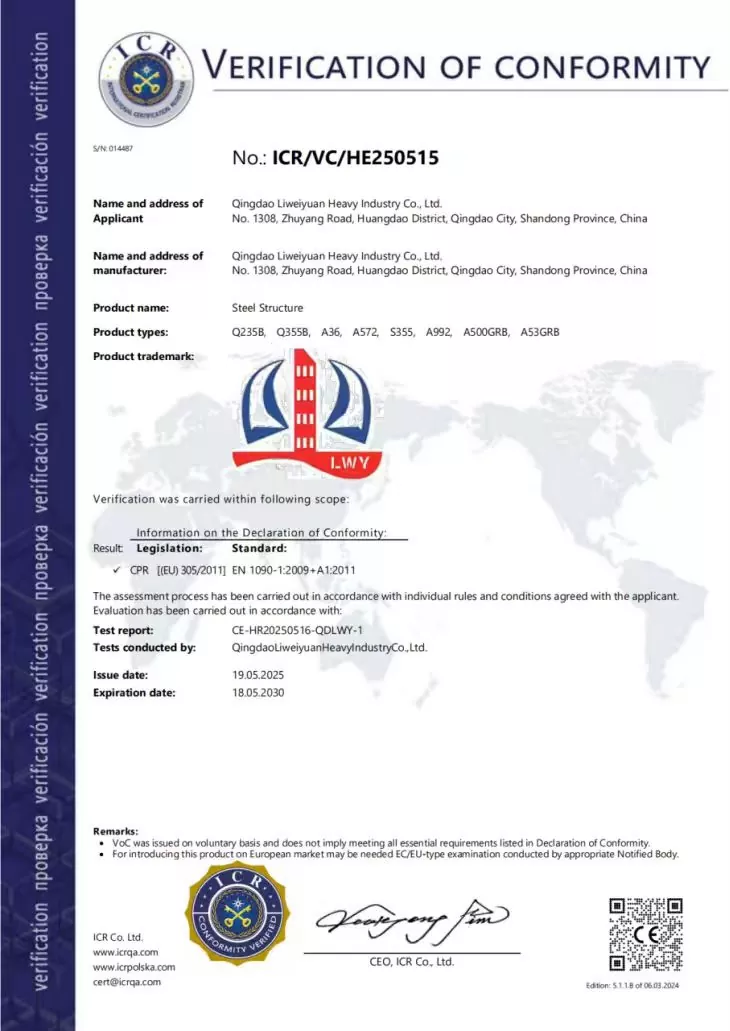

Certyfikaty i standardy jakości

Aplikacje

LWY Steel Structure produkuje platformy dla pływających morskich turbin wiatrowych i powiązane komponenty dla:

1. Pokłady obsługi i konserwacji turbin

2. Platformy przejściowe pomiędzy wieżą a kadłubem pływającym

3. Uzyskaj dostęp do chodników, podestów i zespołów poręczy

4. Ramy wsporcze sprzętu do systemów cumowania i sterowania

5. Konstrukcje wsporcze platform dla helikopterów i dźwigów (na zamówienie)

Często zadawane pytania

P1: Jakich gatunków stali używacie do budowy platform dla pływających morskich turbin wiatrowych?

A1: Odpowiedniki Q355B/Q355D, S355 lub A572 z certyfikowanymi właściwościami udarowymi w niskich temperaturach, wybrane na podstawie projektu. Dla każdej płyty i przekroju dostarczane są certyfikaty materiałowe.

P2: W jaki sposób stosowana jest ochrona antykorozyjna?

A2: Powierzchnie są śrutowane do Sa 2,5, a następnie pokrywane systemem morskim składającym się z podkładu bogatego w cynk, pośredniej powłoki epoksydowej i wykończenia poliuretanowego lub cynkowane ogniowo zgodnie z ISO 1461 w przypadku mniejszych elementów. Całkowita grubość systemu zazwyczaj przekracza 240 µm.

P3: Czy możesz spełnić wymagania społeczeństwa klasowego?

A3: Nasz system produkcji i kontroli jakości jest zgodny z praktyką DNV, ABS i CCS, a my pracujemy zgodnie z wymaganiami spawalniczymi i NDT określonymi przez Twój projekt. Ankieta stron trzecich jest mile widziana na każdym etapie.

P4: Jaka jest Twoja zdolność dostaw komponentów offshore?

A4: Platformy dla pływających morskich turbin wiatrowych są produkowane w naszej fabryce w Qingdao, która ma roczną zdolność przerobową ponad 20 000 ton elementów stalowych i znajduje się 36 km od portu Qingdao, dzięki czemu duże partie offshore są sprawnie transportowane drogą morską.

P5: Czy zapewniacie wsparcie instalacyjne?

A5: Zapewniamy rysunki montażowe, plany podnoszenia i mapy spoin, a nasi inżynierowie wspierają montaż na morzu poprzez zdalne wskazówki lub nadzór na miejscu, w razie potrzeby.
