Konstrukcja stalowa Purlin

Stalowa konstrukcja Purlin to pozioma wiązka dachu prostopadła do kratownicy dachowej lub krokwi, używana do obsługi krokwi lub materiałów dachowych. Poniżej znajduje się szczegółowe wprowadzenie do produktu:

1

Definicja i funkcja

Purlin, znany również jako Purlin lub Truss, jest członkiem zginania poprzecznym (zwykle dwukierunkowym). W konstrukcjach stalowych jest zwykle zaprojektowany jako jednoprzepustowy po prostu obsługiwany Purlin. Jego główną funkcją jest wsparcie dachu budynku i zapewnienie stabilności i bezpieczeństwa konstrukcji.

2

Typy i cechy

Istnieje wiele rodzajów purlinów struktury stalowej, w tym między innymi:

1. Stalowa kanałowa Purlin: Wykonany ze stali ogólnej kanału lub stali kanałowej, o dobrej wytrzymałości i stabilności.

2. Stalowy w kształcie litery H: stal spawana o wysokiej częstotliwości w kształcie litery H, dobra sztywność zginania, łatwa do połączenia.

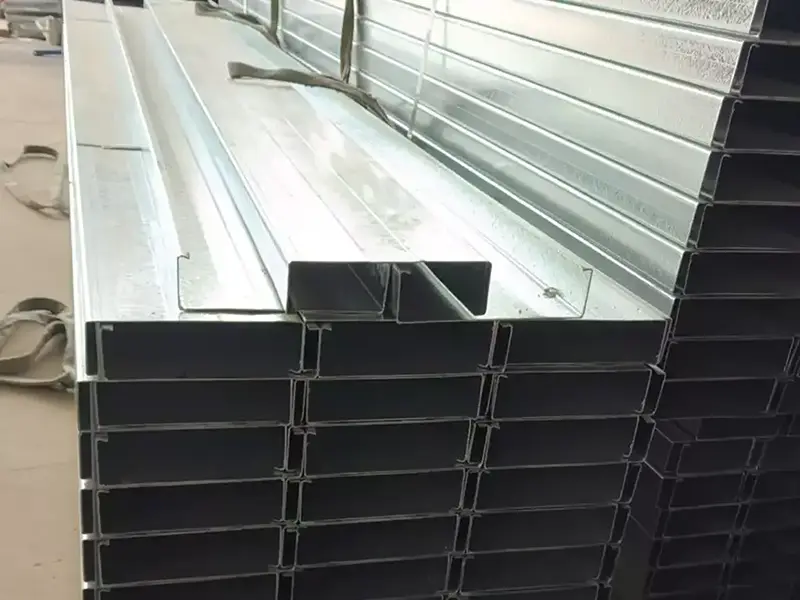

3. Stalowy kanał (stal C) Purlin: Dobra Zachowalność, mniejsze zużycie stali, odpowiednie na określone okazje.

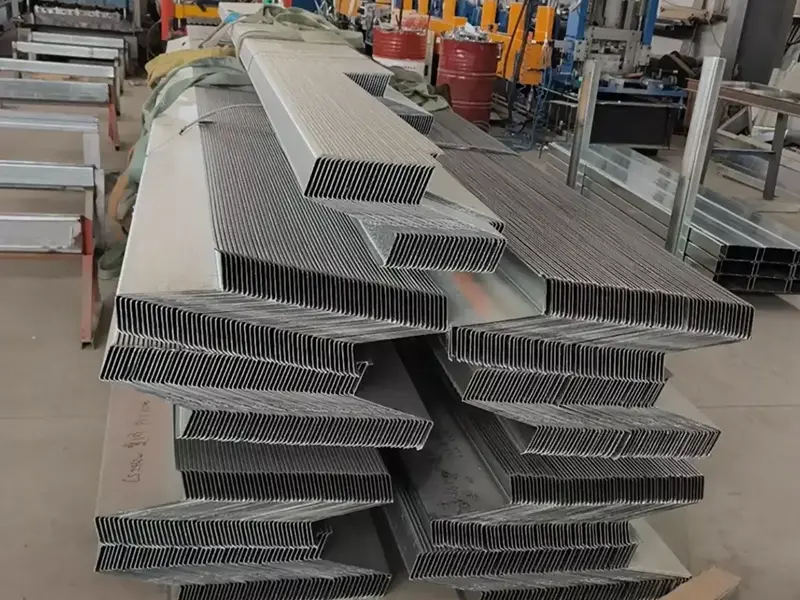

4. Zwinięte stalowe purliny w kształcie Z: podzielone na proste zwijanie się i skośne zwijanie się, odpowiednie dla różnych potrzeb.

5. Purlininy stalowe kątowe: złożone ze stali pojedynczej, prostej struktury, łatwy do przetworzenia.

6. Połączone purliny: takie jak połączone stalowe purlininy w kształcie Z, połączone purliny stalowe itp., Są połączone spawaniem lub śrubami, o wysokiej wytrzymałości i stabilności.

Te różne typy purlinów mają swoje własne cechy i są odpowiednie do różnych potrzeb budowlanych i scen.

3

Instalacja i konstrukcja

Instalacja i budowa purlinów konstrukcji stalowej muszą przestrzegać określonych specyfikacji i standardów, w tym:

1. Instalacja purlinów powinna być przeprowadzana po dostosowaniu głównego korpusu konstrukcji stalowej, aby zapewnić dokładność pozycji instalacji.

2. Pręty między purlinami stabilizują purliny. Podczas instalacji nakrętki po obu stronach purlinów na każdym końcu prętów krawatowych muszą być dokręcone.

3. Odstępy Purlina są rozmieszczone zgodnie z wymaganiami rysunków konstrukcyjnych, a jego wartość błędu powinna być kontrolowana w określonym zakresie.

4. Po zainstalowaniu Purlina należy go sprawdzić i zaakceptować, i można go przenieść do następnego procesu dopiero po potwierdzeniu kwalifikacji.

Funkcja i znaczenie

Purliny struktury stalowej odgrywają ważną rolę w budownictwie, w tym:

1. Zapewnienie wsparcia: Wspieranie dachu i innych części budynku w celu zapewnienia stabilności i bezpieczeństwa budynku.

2. Dostosowanie wysokości: W budownictwie wysokość budynku może być zrównoważona i piękna poprzez regulację purlinów.

3. Uprawianie komponentów: Jako mocowanie komponentów łączących, służy do naprawy drzwi, okien, rur i innych komponentów.

4. Ochrona budynków: Powierzchnia Purlina można pokryć wodoodpornymi powłokami, powłokami przeciw korozji itp., Aby chronić budynek przed deszczem, rozkładem, szkodnikami owadów itp.

Podsumowując, purlininy struktury stalowej są niezbędnym i ważnym elementem w budownictwie. Zapewnia niezbędne wsparcie i stabilność w celu zapewnienia bezpieczeństwa i trwałości budynku.

Purlininy typu C mają różne specyfikacje. Purlininy typu C wytwarzane przez strukturę stali LIWEIyuan obejmują między innymi następujące specyfikacje: C160, C180, C220, C300, C350 itp. Specyfikacje te reprezentują różne rozmiary i pojemności obciążenia purlinów, które są odpowiednie dla różnych struktur budynków i potrzeb. Szczegółowa specyfikacja purlinów typu C, które mają zostać wybrane, należy określić zgodnie z wymaganiami dotyczącymi projektu inżynieryjnego i faktycznego użytkowania.

Specyfikacje purlinów typu Z różnią się. Oto kilka typowych przykładów specyfikacji Purlin typu Z:

Model H (mm) B (mm) A (mm) s (mm) (grubość ściany)

Z100 100 40/50/60 20 1,6-3.2

Z120 120 40/50/60 20 1,6-3.2

Z140 140 50/60 20 1,6-3.2

Z160 160 50/60 20 1,6-3.2

Z180 180 60/75 20 1,6-3.2

Z200 200 60/70 20 1,6-3.2

Z220 220 60/70 20 1,6-3.2

Z240 240 70/75 20 1,6-3.2

Z250 250 75 20 1,6-3.2

Z260 260 75 20 1,6-3.2

Z280 280 80 20 1,6-3.2

Z300 300 75/100 20 1,6-3,2 (lub 1,6-3,0)

Z320 320 100 20 1,6-3.2

Z350 350 120 20 1,6-3.2

Wybór konkretnych specyfikacji zwykle zależy od takich czynników, jak wymagania projektowe, pojemność obciążenia, ograniczenia rozpiętości i względy kosztów. W rzeczywistych aplikacjach można go dostosować zgodnie z konkretnymi wymaganiami projektu.

FAQ

1. Czy jesteś zakładem produkcyjnym lub firmą handlową?

Jesteśmy zakładem produkcyjnym. Zapraszamy do nas w dowolnym momencie. W warsztacie znajduje się kompletna zaawansowana konstrukcja stalowa i system wyposażenia płyt. Możemy więc zapewnić dobrą jakość i konkurencyjną cenę.

2. Jaka jest Twoja kontrola jakości?

Nasze produkty przeszły certyfikat UE CE, jakość ISO9001: 2008. Mamy dedykowane personel kontroli jakości do sprawdzania całego procesu produktów.

3. Czy możesz świadczyć usługi projektowe?

Tak, mamy zespół inżynierów, którzy mogą dla Ciebie zaprojektować zgodnie z Twoimi wymaganiami. Budowanie rysunków, rysunki strukturalne, szczegóły przetwarzania i rysunki instalacyjne oraz pozwalają potwierdzić w różnych momentach projektu.

4. Jaki jest czas dostawy?

Czas dostawy zależy od wielkości i ilości budynku. Ogólnie w ciągu 30 dni po otrzymaniu płatności. Duże zamówienia mogą być wysyłane w partiach.

5. Czy świadczysz usługi instalacyjne?

Zapewnimy Ci szczegółowe rysunki budowlane i instrukcje budowlane, które pomogą Ci zbudować i zainstalować budynek krok po kroku.

6. Jaki jest termin płatności?

30% depozyt i 70% salda przed wysyłką.

7. Jak uzyskać od ciebie cytat?

Możesz skontaktować się z nami przez e -mail, telefon, WhatsApp itp. 24*7, a w dowolnym momencie otrzymasz odpowiedź
